Hướng dẫn thi công panel vách, trần panel

08/01/2021

Công ty TNHH Cách Nhiệt Thịnh Phát hân hạnh gửi đến quý anh chị khách hàng thân thường chi tiết hướng dẫn thi công panel vách, trần panel. Hướng dẫn thi công này đã bao gồm phần chuẩn bị các vật dụng cũng như phụ kiện nhôm đính kèm để hỗ trợ cho việc thi công (từ công trình nhỏ đến công trình lớn).

hướng dẫn thi công

HƯỚNG DẪN THI CÔNG

Hướng dẫn thi công vách, Trần Panel.

1.    CHUẨN BỊ MÁY MÓC HỖ TRỢ THI CÔNG, VẬT TƯ VÀ PHỤ KIỆN.

Danh mục vật tưHình ảnh

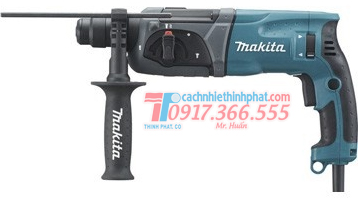

Máy khoan bê tông





Máy khoan cầm tay

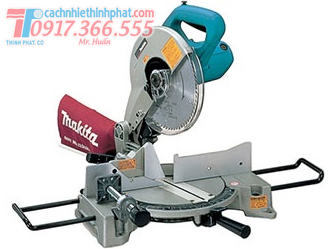

Máy cắt nhôm







Máy cưa sắt

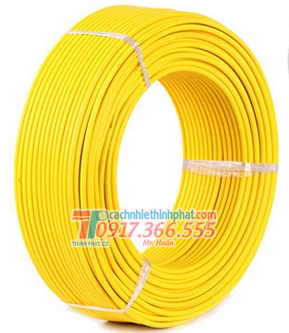

Dây điện nguồn và chui công nghiệp







Giàn giáo, xe nâng



  • PANEL thi công
Danh mục vật tưHình ảnh






PANEL VÁCH TRẦN

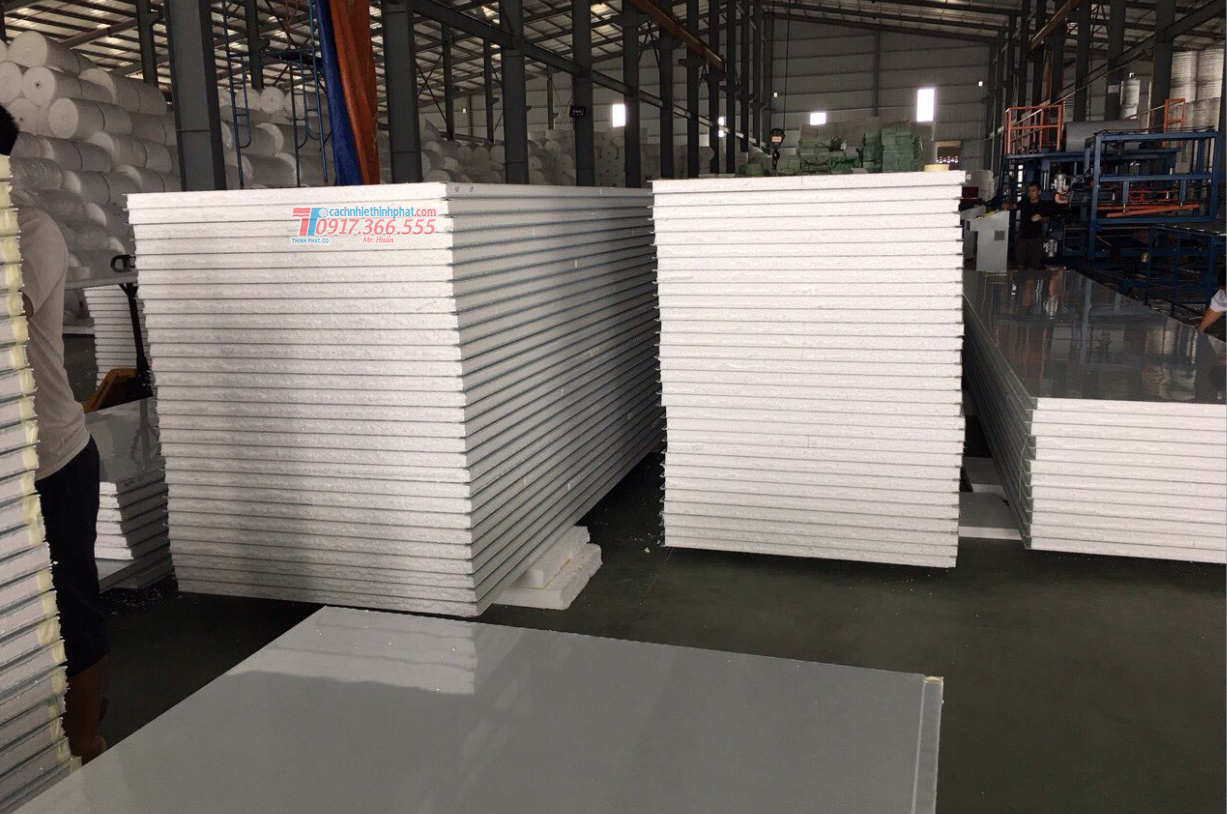

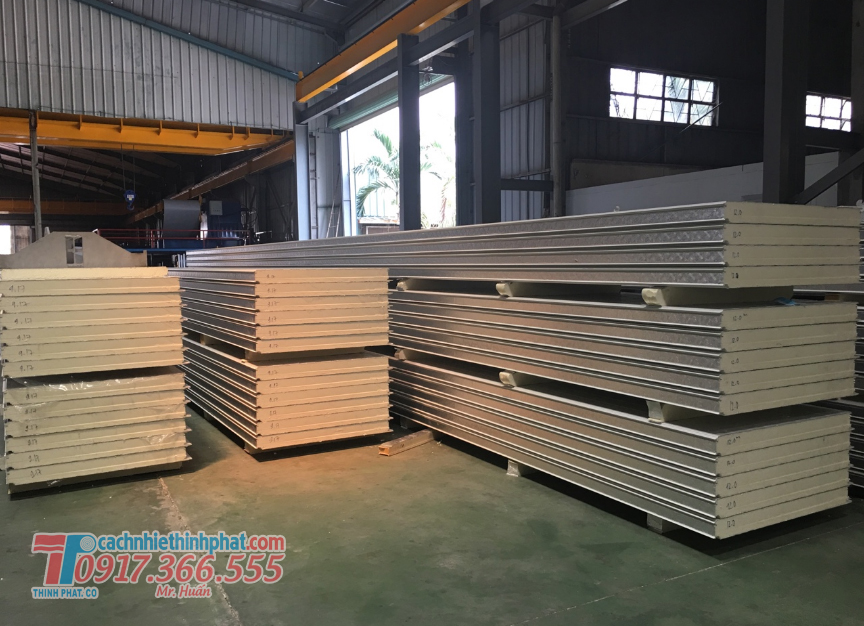

PANEL PUPANEL EPS



Danh mục vật tưHình ảnh






Phụ kiện thi công vách:

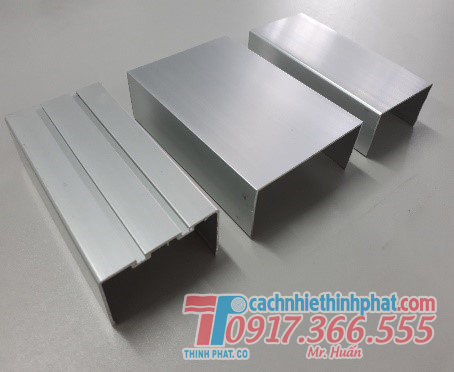

+ U nhôm

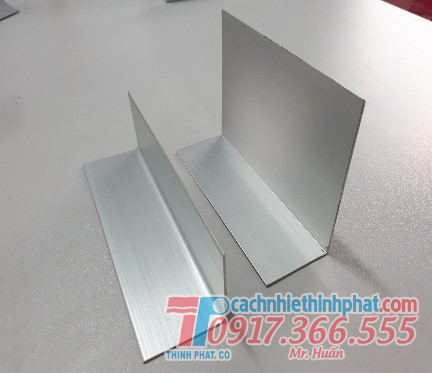

+ V nhôm

+ Bo mặt trăng

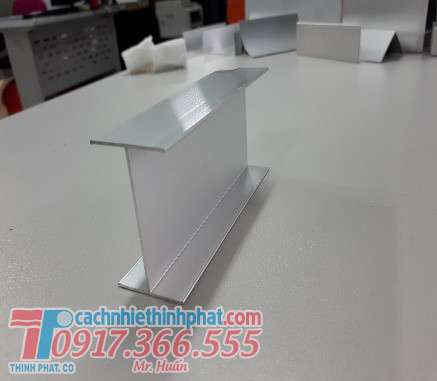

+ H nối tấm

Phụ kiện thi công trần:

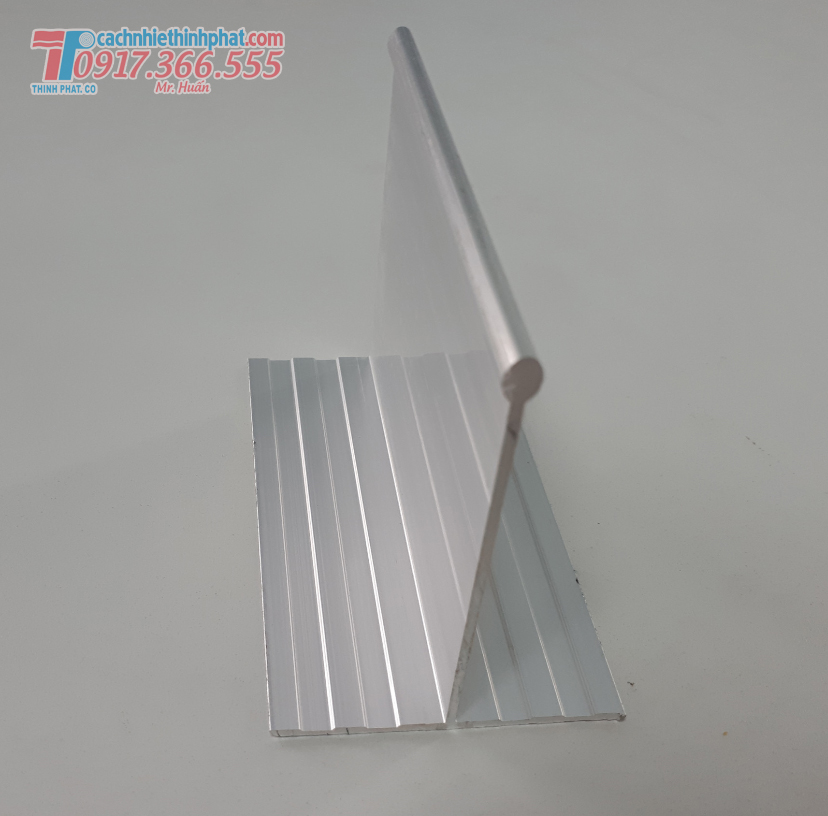

+ T nhôm

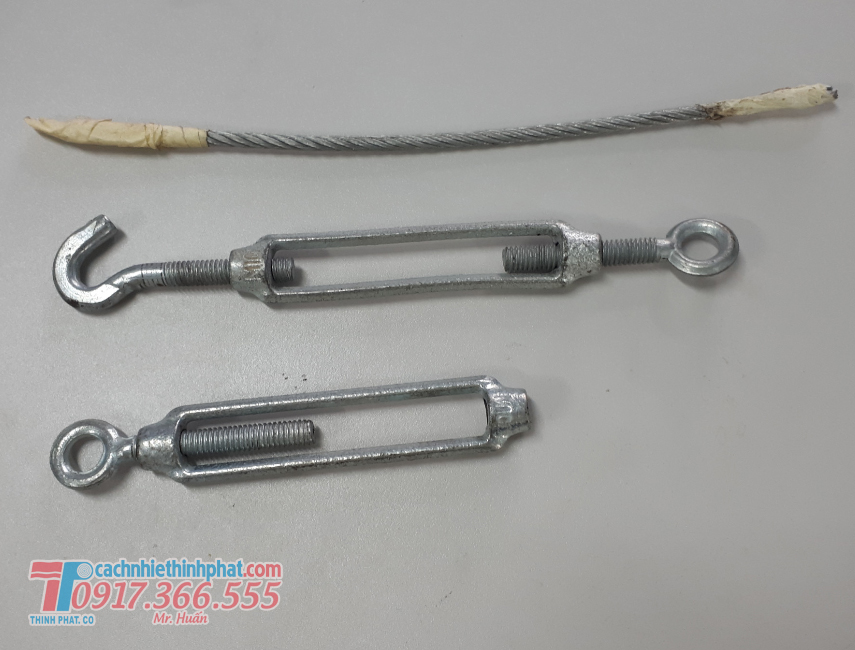

+ Cáp, tăng đơ

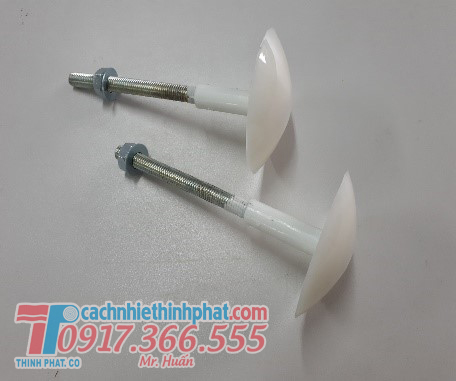

+ Bu lông dù

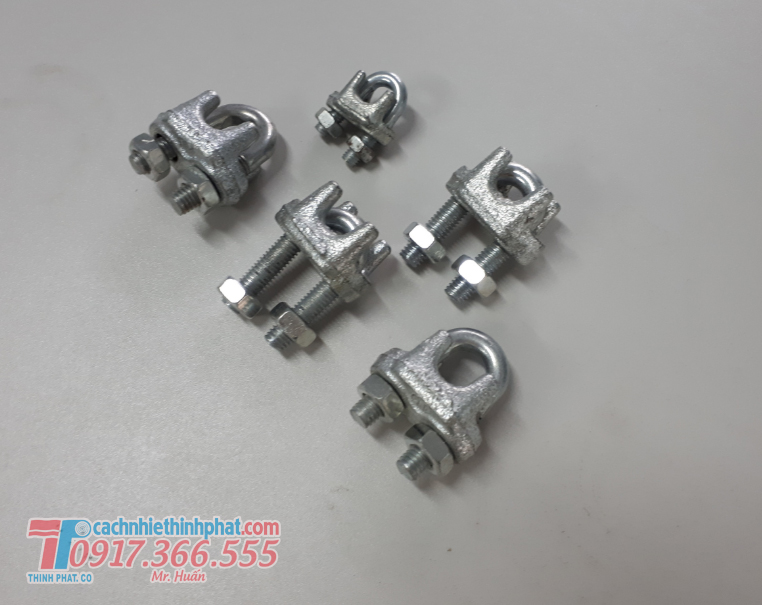

+ Ốc xiết cáp



Vật tư phụ thi công:

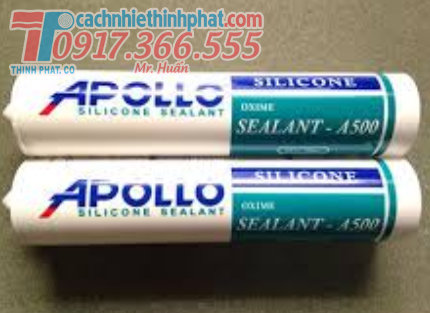

+ Silicone A500

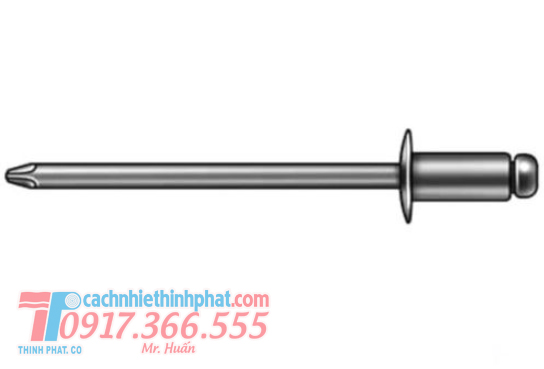

+ Rive

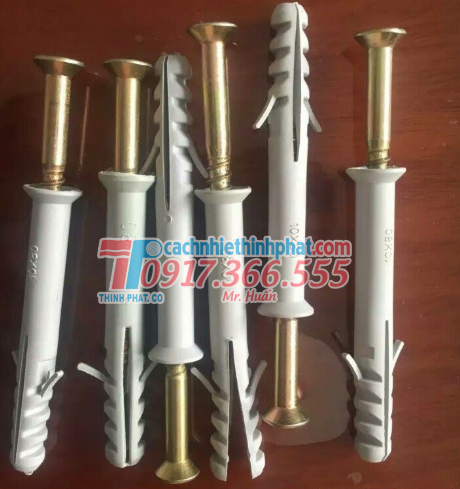

+ Tắc kê

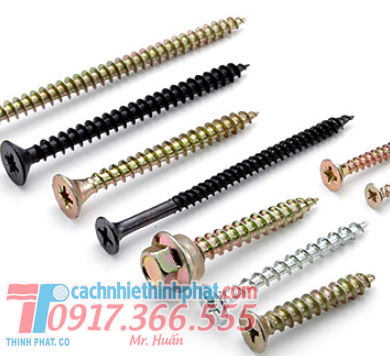

+ Vít



2.    TIẾN HÀNH THI CÔNG VÁCH.

  • Bước 1: Chuẩn bị mặt bằng, xác định các vị trí đi chân vách
  • Bước 2: Cố định U đi chân vách lên mặt sàn bằng tắc kê

hướng dẫn thi công

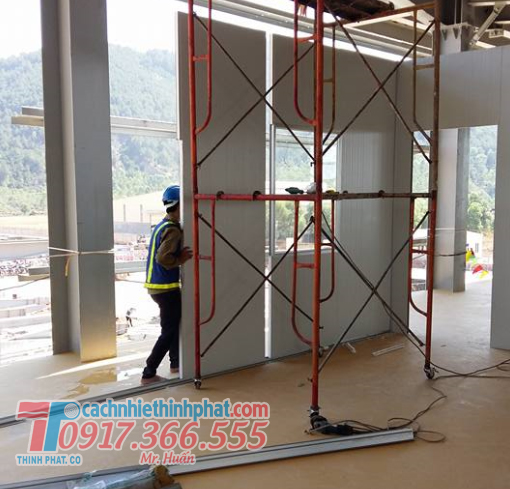

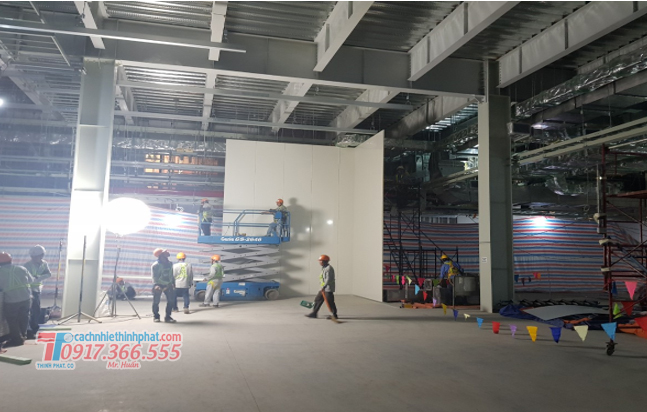

  • Bước 3: Dựng vách lên theo vị trí chân U nhôm đã gắn

hướng dẫn thi công

  • Bước 4: Hoàn thiện vách:
  • Bước 4.1: Bổ sung phụ kiện cho các góc liên kết và gắn Rive.
  • Bước 4.2: Bổ sung silicone cho các vị trí liên kết, vị trí tấm ghép vào nhau.

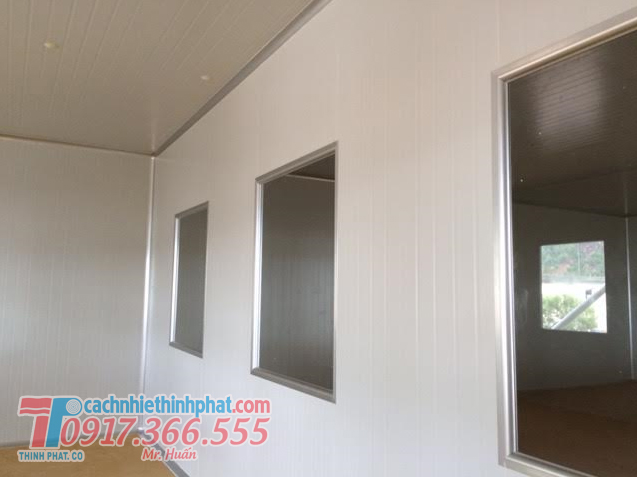

  • Bước 4.3: Tiến hành hoàn thiện khu vực mở lỗ, làm cửa.

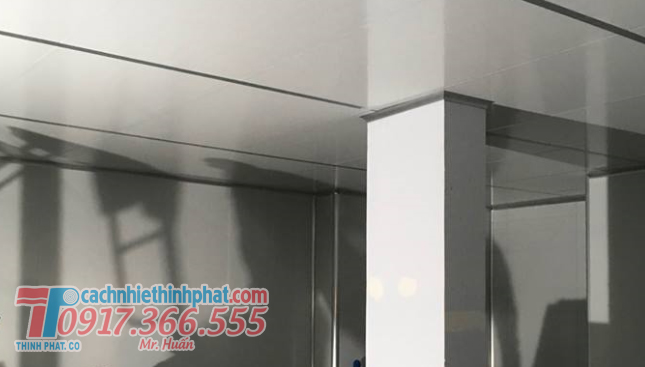

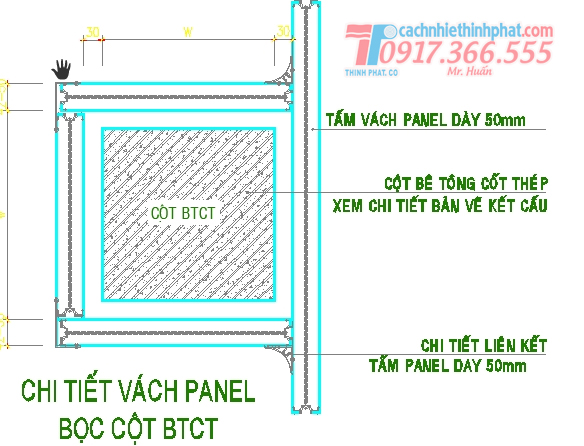

  • Bước 4.4: Xác định và tiến hành bo các cột hiện hữu nằm trong khu vực Panel.

hướng dẫn thi công

hướng dẫn thi công

3.    TIẾN HÀNH THI CÔNG TRẦN.

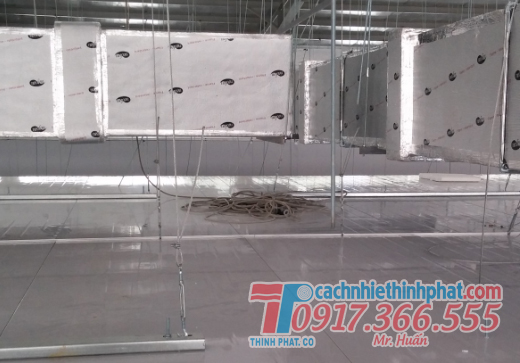

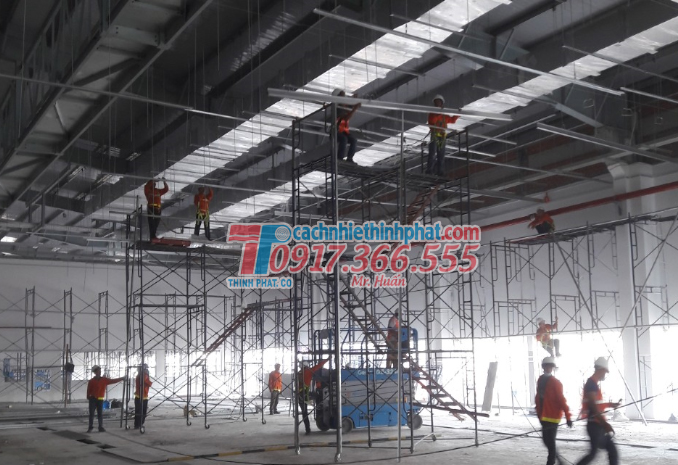

  • Bước 1: Xác định vị trí treo trần, tiến hành treo cáp và các phụ kiện thi công trần.

hướng dẫn thi công

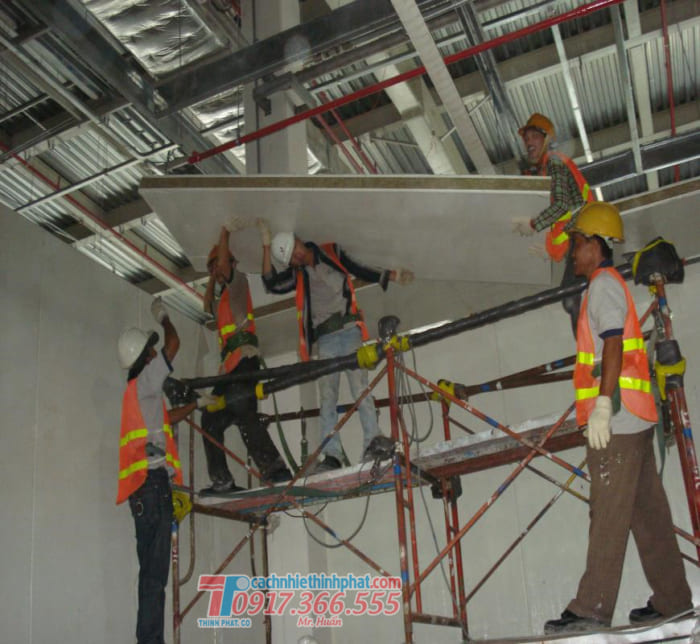

  • Bước 2: Tiến hành treo trần theo vị trí T nhôm đã treo trước đó

hướng dẫn thi công

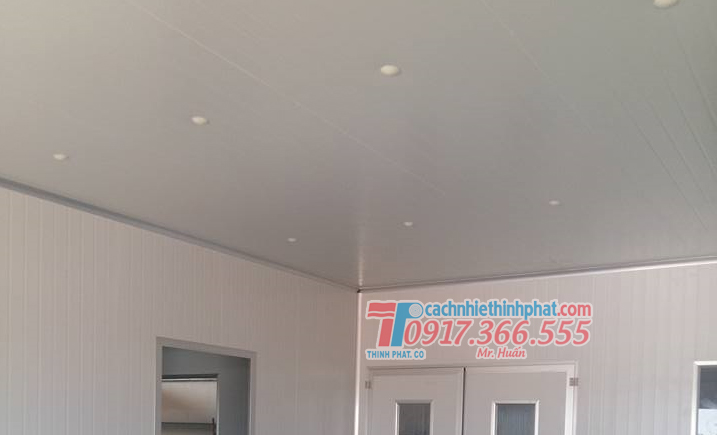

  • Bước 3: Tiến hành hoàn thiện trần:

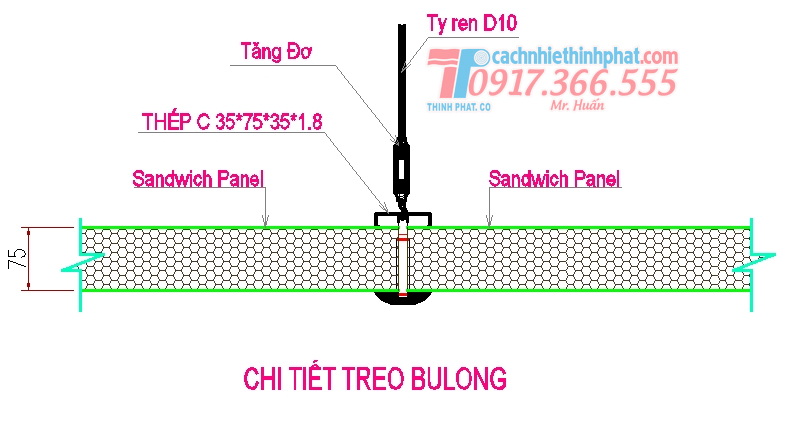

  • Bước 3.1: Support bu-lông dù cho các tấm trần dài.
  • Bước 3.2: Cố định tấm trần.
  • Bước 3.3: Bơm silicone tại các vị trí ghép tấm.
  • Bước 3.4: Bổ sung phụ kiện tại các liên kết giữa tấm trần và vách tường.

hướng dẫn thi công

hướng dẫn thi công

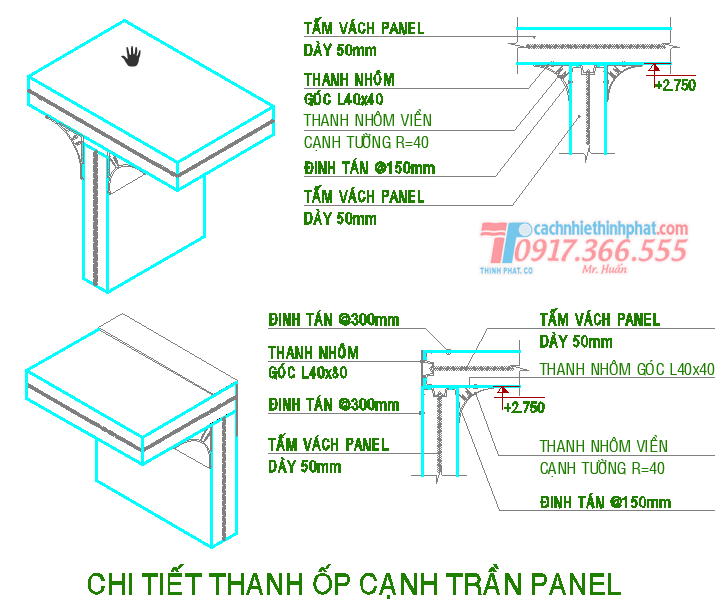

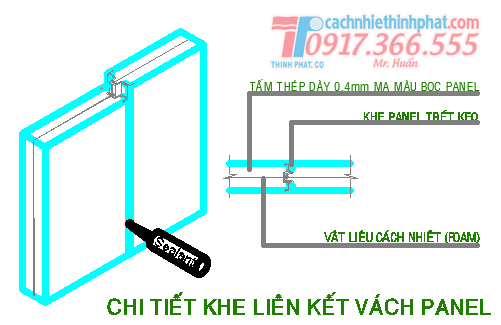

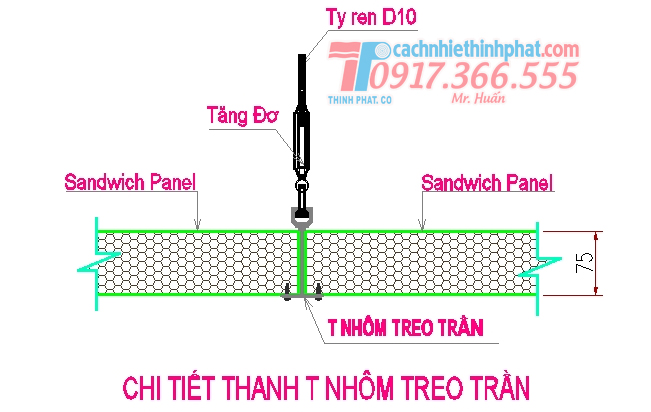

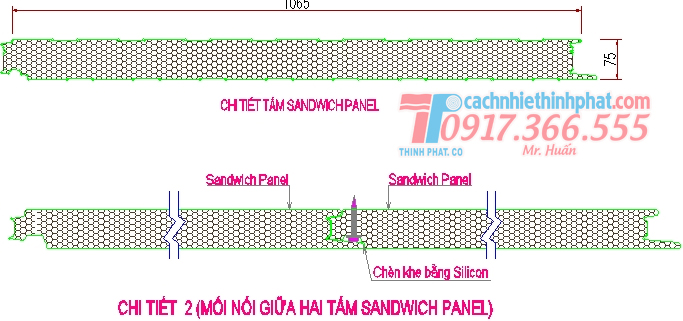

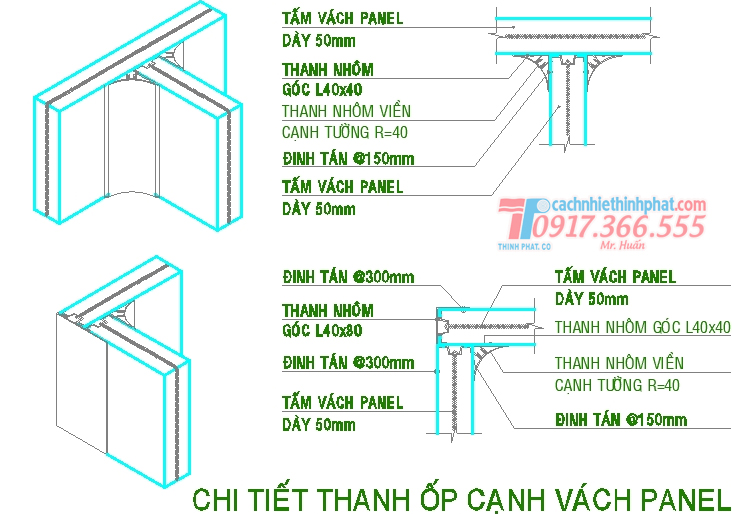

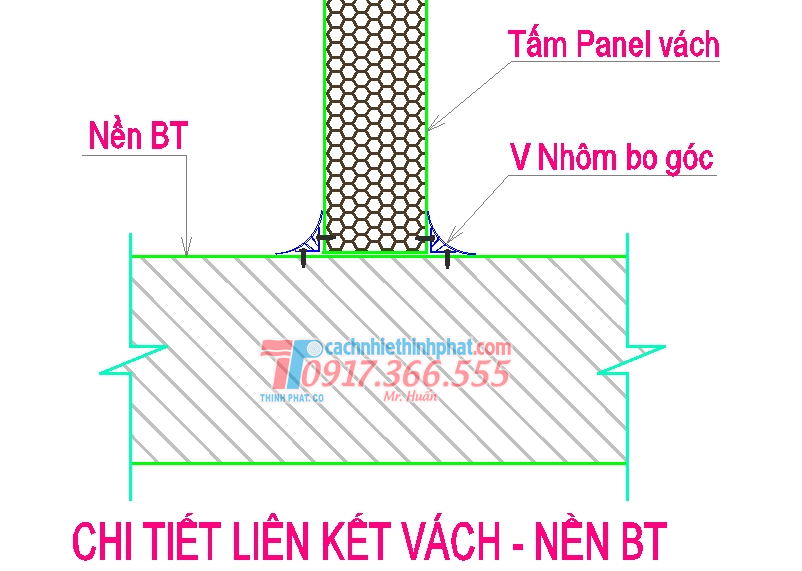

4.    MỘT SỐ LIÊN KẾT THƯỜNG GẶP TRONG THI CÔNG TRẦN VÁCH.

hướng dẫn thi công

hướng dẫn thi công

hướng dẫn thi công

hướng dẫn thi công

hướng dẫn thi công

hướng dẫn thi công

hướng dẫn thi công

hướng dẫn thi công

HƯỚNG DẪN THI CÔNG MÁI

  1. CHUẨN BỊ MÁY MÓC VẬT TƯ THI CÔNG MÁI

DANH MỤCHÌNH ẢNH

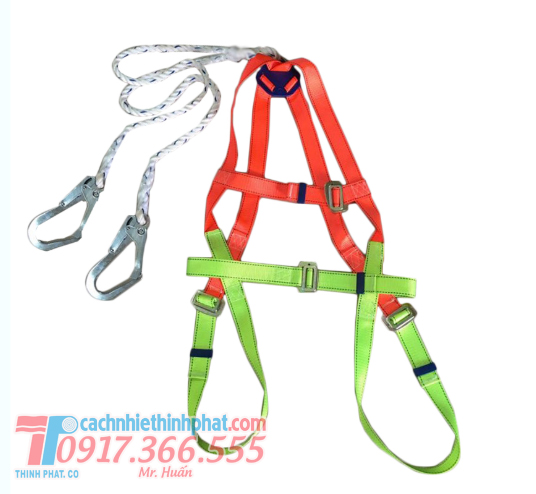

Dây đai an toàn, thi công trên cao

Xe nâng

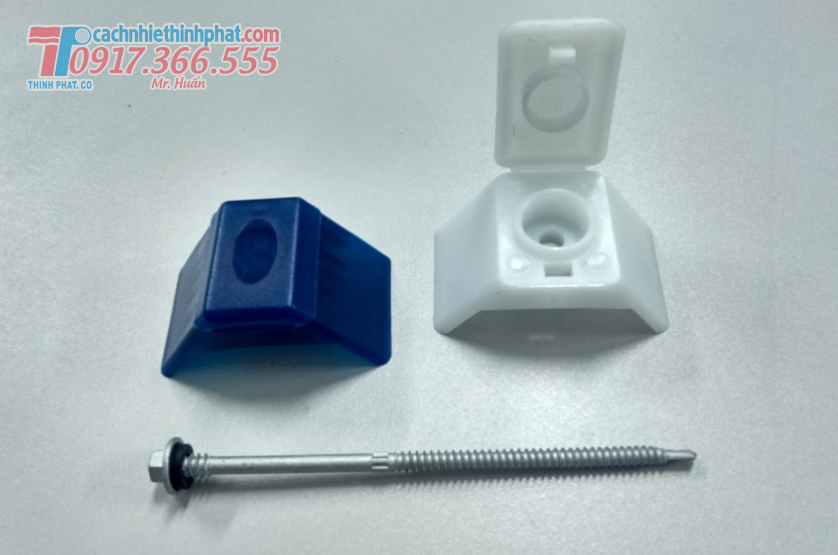

Máy bắn vít, Vít





Máy cắt sắt

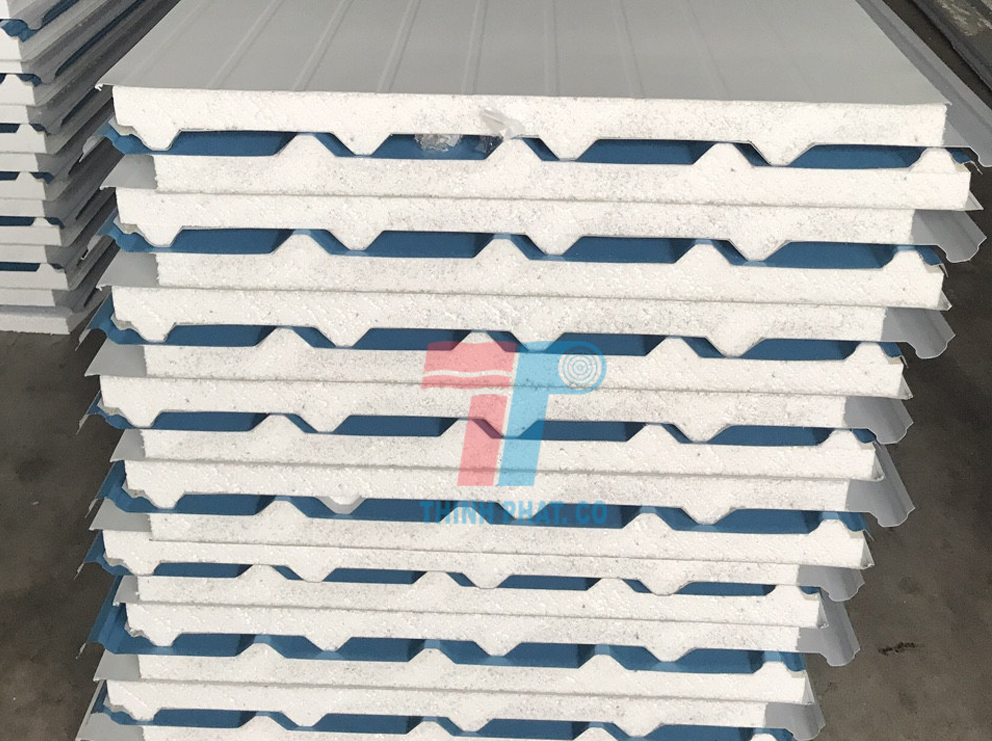

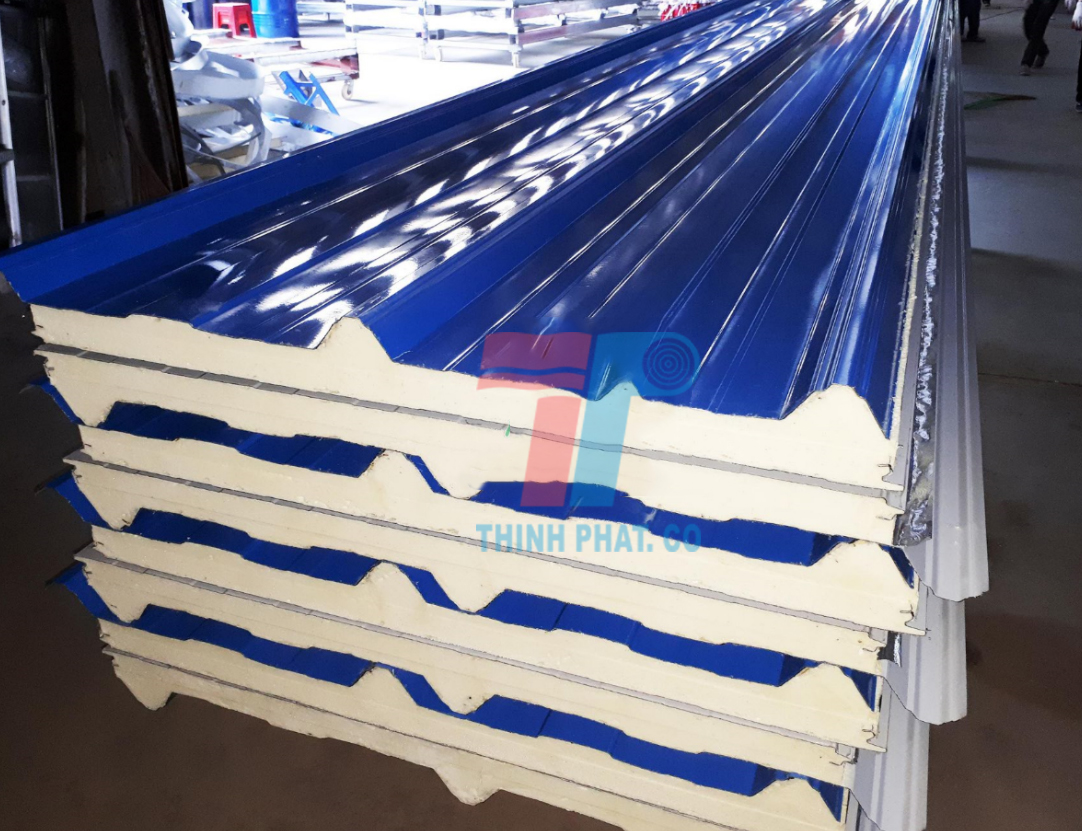

Mái cách nhiệthướng dẫn thi công



  1. TIẾN HÀNH THI CÔNG MÁI

  • Bước 1: Chuẩn bị khung kèo mái trước khi thi công
  • Bước 2: Tiến hành đưa các tấm lợp mái lên và bắn vít cố định

hướng dẫn thi công

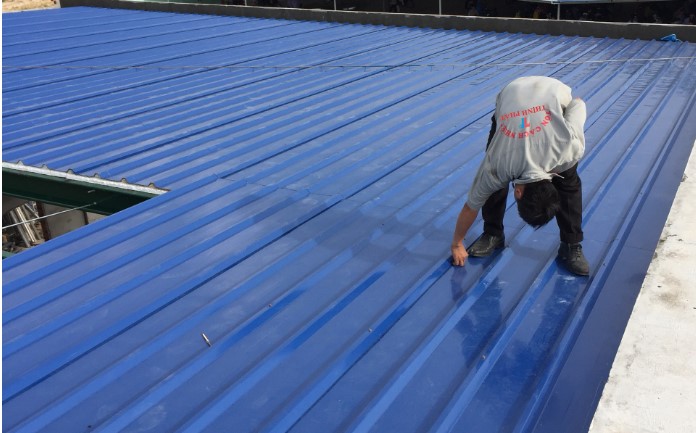

  • Bước 3: Sau khi thi công, lau dọn toàn bộ mạt sắt tồn đọng trên mái và bàn giao.

hướng dẫn thi công

> Download tài liệu hướng dẫn lắp đặt panel chi tiết

XEM VIDEO HƯỚNG DẪN THI CÔNG VÁCH NGĂN PANEL VĂN PHÒNG
